Souffleur à suspension pneumatique – Nuoshui Environmental
Le ventilateur à suspension pneumatique est un produit performant, économe en énergie et respectueux de l'environnement, issu de la technologie aérospatiale et doté d'une conception aérodynamique.
Les meilleurs services
Orientée client, offrant une réactivité rapide, des solutions sur mesure et un accompagnement de bout en bout.
Fort d'une grande expérience
Des professionnels chevronnés du secteur, dotés d’une solide expertise et d’une grande capacité d’anticipation des risques.
Qualité garantie
Des normes certifiées à l'échelle mondiale, associées à un contrôle qualité rigoureux de bout en bout.
Une équipe formidable
Une équipe d'élite, collaborative, innovante et déterminée à apporter de la valeur ajoutée à ses clients.
TECHNOLOGIE DE SUSPENSION PNEUMATIQUE YUFU
Moteur de soufflerie à suspension pneumatique conçu pour optimiser le rendement.
Les soufflantes à suspension pneumatique YUFU associent la technologie des moteurs à aimants permanents à grande vitesse, des roues aérodynamiques, des paliers à air et une commande intelligente à fréquence variable au sein d'un système compact et hautement performant. Elles sont conçues pour assurer un débit d'air industriel efficace, stable et sans huile.
YUFU · TECHNOLOGIE DE BASE DE LA SÉRIE DE SUSPENSIONS PNEUMATIQUES
Bien plus qu'un simple ventilateur. Un système pneumatique complet à grande vitesse.
L'architecture intégrée réduit au minimum les pertes de transmission mécaniques, tandis que des commandes intelligentes gèrent en permanence le fonctionnement du système en fonction des exigences du processus.

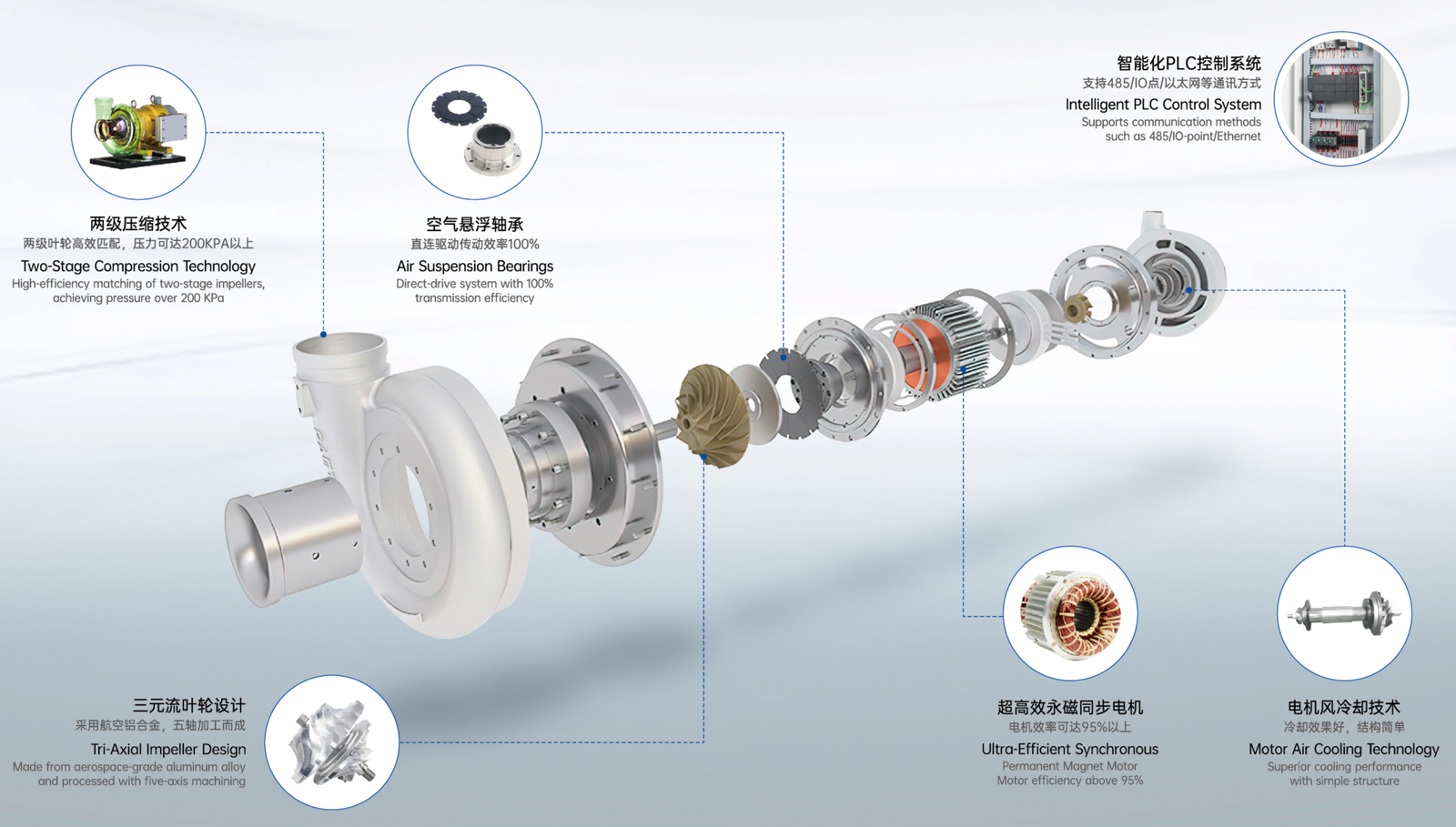

01 Palier à air :La technologie des paliers à air sans huile réduit les frottements, tandis que la conception optimisée de la roue à haut rendement assure.
02 Roue aérodynamique :La conception optimisée de la roue à haut rendement permet un fonctionnement contrôlé par PLC et à fréquence variable.
03 Moteur à aimants permanents à grande vitesse :Fonctionnement du moniteur de contrôle du PLC et du variateur de fréquence Fonctionnement du moniteur de contrôle du PLC et du variateur de fréquence.
04 Commande intelligente :réduit les pertes mécaniques et permet un fonctionnement à grande vitesse. paramétrer et adapter les performances du ventilateur en fonction de la demande.

CONÇU DE L'INTÉRIEUR VERS L'EXTÉRIEUR.
Du moteur à grande vitesse et du système de paliers à air au variateur de fréquence et à l'architecture de commande, chaque composant est conçu pour s'intégrer dans un système global.
YUFU ENGINEERING

APPLICATIONS
Conçu pour les environnements industriels exigeants.
Les multiples configurations de débit d'air et de pression permettent d'adapter le système à un large éventail de procédés industriels.
TECHNASSISTANCE INFORMATIQUE

ASSURANCE QUALITÉ
Certifié. Testé. Conçu pour la performance.
L'ingénierie produit et la fabrication s'appuient sur des processus normalisés d'essais, d'inspection et de certification, conçus pour garantir une fiabilité opérationnelle à long terme. Certification CE et documentation de conformité ; procédures d'inspection qualité en usine ; essais de performance avant livraison ; assistance technique et ingénierie.
DONNÉES TECHNIQUES
Sélection du modèle.
Vous trouverez ci-dessous quelques configurations types. Le choix définitif de l'équipement doit être fondé sur le débit d'air, la pression, les conditions sur site et les exigences du procédé.
INNOVATION
Une ingénierie fondée sur l'innovation permanente.
Nos développements technologiques et notre portefeuille de propriété intellectuelle contribuent à l'amélioration continue de l'efficacité, de la fiabilité et des performances de nos équipements intelligents.

Indiquez-nous vos besoins en matière de débit d'air et de pression.
Notre équipe d'ingénieurs peut vous aider à évaluer les conditions d'exploitation et vous recommander une configuration de soufflante YUFU adaptée.
Tableau des modèles de soufflantes à suspension pneumatique
Afficher les caractéristiques techniques de tous les modèles afin de pouvoir consulter directement les débits et les dimensions des raccords pour différentes conditions de pression.
| Modèle | Type | Puissance | Puissance nominale | Débit | Pression | Magasin d'usine | Dimensions |
|---|---|---|---|---|---|---|---|
| YF10-04 | à une roue | 10 HP | 7,5 kW | 8,4 m³/min | 40 kPa | DN150 | 700×1600×1600 |
| YF10-06 | à une roue | 10 HP | 7,5 kW | 7 m³/min | 60 kPa | DN150 | 700×1600×1600 |
| YF10-08 | à une roue | 10 HP | 7,5 kW | 5,5 m³/min | 80 kPa | DN150 | 700×1600×1600 |
| YF20-04 | à une roue | 20 HP | 15 kW | 16 m³/min | 40 kPa | DN150 | 700×1600×1600 |
| YF20-06 | à une roue | 20 HP | 15 kW | 13 m³/min | 60 kPa | DN150 | 700×1600×1600 |
| YF20-08 | à une roue | 20 HP | 15 kW | 10,5 m³/min | 80 kPa | DN150 | 700×1600×1600 |
| YF30-04 | à une roue | 30 HP | 22 kW | 24 m³/min | 40 kPa | DN150 | 700×1600×1600 |
| YF30-06 | à une roue | 30 HP | 22 kW | 20 m³/min | 60 kPa | DN150 | 700×1600×1600 |
| YF30-08 | à une roue | 30 HP | 22 kW | 17 m³/min | 80 kPa | DN150 | 700×1600×1600 |
| YF50-04 | à une roue | 50 HP | 37 kW | 42 m³/min | 40 kPa | DN150 | 700×1600×1600 |
| YF50-06 | à une roue | 50 HP | 37 kW | 34 m³/min | 60 kPa | DN150 | 700×1600×1600 |
| YF50-08 | à une roue | 50 HP | 37 kW | 28 m³/min | 80 kPa | DN150 | 700×1600×1600 |
| YF50-10 | à une roue | 50 HP | 37 kW | 23 m³/min | 100 kPa | DN150 | 700×1600×1600 |
| YF50-12 | à une roue | 50 HP | 37 kW | 19 m³/min | 120 kPa | DN150 | 700×1600×1600 |
| YF75-04 | à une roue | 75 HP | 55 kW | 60 m³/min | 40 kPa | DN200 | 800×1600×1800 |
| YF75-06 | à une roue | 75 HP | 55 kW | 51 m³/min | 60 kPa | DN200 | 800×1600×1800 |
| YF75-08 | à une roue | 75 HP | 55 kW | 42 m³/min | 80 kPa | DN200 | 800×1600×1800 |
| YF75-10 | à une roue | 75 HP | 55 kW | 34 m³/min | 100 kPa | DN200 | 800×1600×1800 |
| YF75-12 | à une roue | 75 HP | 55 kW | 28,5 m³/min | 120 kPa | DN200 | 800×1600×1800 |
| YF100-04 | à une roue | 100 HP | 75 kW | 84 m³/min | 40 kPa | DN200 | 800×1600×1800 |
| YF100-06 | à une roue | 100 HP | 75 kW | 69 m³/min | 60 kPa | DN200 | 800×1600×1800 |
| YF100-08 | à une roue | 100 HP | 75 kW | 55 m³/min | 80 kPa | DN200 | 800×1600×1800 |
| YF100-10 | à une roue | 100 HP | 75 kW | 45 m³/min | 100 kPa | DN200 | 800×1600×1800 |
| YF100-12 | à une roue | 100 HP | 75 kW | 38 m³/min | 120 kPa | DN200 | 800×1600×1800 |
| YF125-04 | à une roue | 125 HP | 95 kW | 102 m³/min | 40 kPa | DN250 | 1000×1700×1950 |
| YF125-06 | à une roue | 125 HP | 95 kW | 82 m³/min | 60 kPa | DN250 | 1000×1700×1950 |
| YF125-08 | à une roue | 125 HP | 95 kW | 70 m³/min | 80 kPa | DN250 | 1000×1700×1950 |
| YF125-10 | à une roue | 125 HP | 95 kW | 56 m³/min | 100 kPa | DN250 | 1000×1700×1950 |
| YF125-12 | à une roue | 125 HP | 95 kW | 48 m³/min | 120 kPa | DN250 | 1000×1700×1950 |
| YF150-04 | à une roue | 150 HP | 110 kW | 120 m³/min | 40 kPa | DN250 | 1000×1700×1950 |
| YF150-06 | à une roue | 150 HP | 110 kW | 105 m³/min | 60 kPa | DN250 | 1000×1700×1950 |
| YF150-08 | à une roue | 150 HP | 110 kW | 84 m³/min | 80 kPa | DN250 | 1000×1700×1950 |
| YF150-10 | à une roue | 150 HP | 110 kW | 65 m³/min | 100 kPa | DN250 | 1000×1700×1950 |
| YF150-12 | à une roue | 150 HP | 110 kW | 58 m³/min | 120 kPa | DN250 | 1000×1700×1950 |
| YF200-04 | à double roue / à roue unique | 200 HP | 150 kW | 160 m³/min (monoplace) / 200 m³/min (biplace) | 40 kPa | DN300 | 1100×1800×1950 |
| YF200-06 | à double roue / à roue unique | 200 HP | 150 kW | 140 m³/min | 60 kPa | DN300 | 1100×1800×1950 |
| YF200-08 | à double roue / à roue unique | 200 HP | 150 kW | 109 m³/min | 80 kPa | DN300 | 1100×1800×1950 |
| YF200-10 | à double roue / à roue unique | 200 HP | 150 kW | 87 m³/min | 100 kPa | DN300 | 1100×1800×1950 |
| YF200-12 | à double roue / à roue unique | 200 HP | 150 kW | 76 m³/min | 120 kPa | DN300 | 1100×1800×1950 |
| YF250-04 | à double roue / à roue unique | 250 HP | 185 kW | 2 x 220 m³/min | 40 kPa | DN300 | 1100×1800×1950 |
| YF250-06 | à double roue / à roue unique | 250 HP | 185 kW | 160 m³/min | 60 kPa | DN300 | 1100×1800×1950 |
| YF250-08 | à double roue / à roue unique | 250 HP | 185 kW | 138 m³/min | 80 kPa | DN300 | 1100×1800×1950 |
| YF250-10 | à double roue / à roue unique | 250 HP | 185 kW | 104 m³/min | 100 kPa | DN300 | 1100×1800×1950 |
| YF250-12 | à double roue / à roue unique | 250 HP | 185 kW | 95 m³/min | 120 kPa | DN300 | 1100×1800×1950 |
| YF300-04 | à double roue | 300 HP | 220 kW | 250 m³/min | 40 kPa | DN500 | 1205×2550×2410 |
| YF300-06 | à double roue | 300 HP | 220 kW | 210 m³/min | 60 kPa | DN400 | 1205×2550×2410 |
| YF300-08 | à double roue | 300 HP | 220 kW | 164 m³/min | 80 kPa | DN400 | 1205×2550×2410 |
| YF300-10 | à double roue | 300 HP | 220 kW | 133 m³/min | 100 kPa | DN400 | 1205×2550×2410 |
| YF300-12 | à double roue | 300 HP | 220 kW | 114 m³/min | 120 kPa | DN400 | 1205×2550×2410 |
| YF400-04 | à double roue | 400 HP | 300 kW | 336 m³/min | 40 kPa | DN500 | 1205×2555×2530 |
| YF400-06 | à double roue | 400 HP | 300 kW | 272 m³/min | 60 kPa | DN500 | 1205×2555×2530 |
| YF400-08 | à double roue | 400 HP | 300 kW | 218 m³/min | 80 kPa | DN500 | 1205×2555×2530 |
| YF400-10 | à double roue | 400 HP | 300 kW | 176 m³/min | 100 kPa | DN400 | 1205×2555×2410 |
| YF400-12 | à double roue | 400 HP | 300 kW | 152 m³/min | 120 kPa | DN400 | 1205×2555×2410 |
