YF ТЕХНОЛОГИЯ МАГНИТНОЙ ЛЕВИТАЦИИ

Вакуумный насос с магнитной подвеской.

Вакуумный насос с магнитной подвеской YF, разработанный для эффективного создания вакуума в промышленных условиях, сочетает в себе технологию магнитной подвески с прямым приводом и интеллектуальную систему управления, что позволяет снизить механические потери, сократить объем планового технического обслуживания и уменьшить энергопотребление в процессе эксплуатации.

YF· MAGLEV VACUUM SERIES: ПРЕИМУЩЕСТВА В ПРОИЗВОДИТЕЛЬНОСТИ

Высокая эффективность вакуумирования при меньших механических потерях.

Сравнение энергоэффективности с традиционными системами с водяными кольцевыми вакуумными насосами в соответствующих условиях эксплуатации.

Прямой привод	Магнитная левитация	Не требует особого ухода	Бесшумная работа

Ротор напрямую соединен с рабочим колесом, что позволяет снизить потери в передаче, характерные для традиционных механических приводных систем.	Технология бесконтактной магнитной левитации снижает механический износ и обеспечивает надежную работу на высоких скоростях.	Безмасляный режим работы и меньшее количество изнашиваемых деталей позволяют сократить объем планового технического обслуживания и упростить его проведение.	Благодаря встроенной системе подавления шума на системном уровне уровень шума в рабочем режиме не превышает примерно 80 дБ(А).

СОСТАВ СИСТЕМЫ

Одна комплексная вакуумная система.

Вакуумный насос работает в составе интегрированной системы, включающей в себя устройство отделения влаги, защиту от гидравлических ударов, гибкое соединение, систему фильтрации и интеллектуальное управление.

СТРУКТУРА TEM СТРУКТУРА СИСТЕМЫ

Magnetic Levitation Vacuum Pump Structure Diagram

КАК ЭТО РАБОТАЕТ

Разработано как единый процесс.

Воздух и технологический газ проходят через ступени сепарации и создания вакуума, а интеллектуальная система управления регулирует рабочие параметры установки.

Впуск газа	Отделение влаги	Создание вакуума	Интеллектуальное управление

Технологический газ поступает через вход сепаратора и подготавливается для этапа создания вакуума.	Сепаратор влаги способствует удалению увлеченной жидкости до того, как газ поступит в критически важные вакуумные компоненты.	Вакуумный насос с магнитной подвеской обеспечивает эффективное и быстрое создание вакуума в соответствии с технологическими требованиями.	Шкаф управления и система защиты от скачков напряжения способствуют обеспечению стабильной работы оборудования во всем рабочем диапазоне.

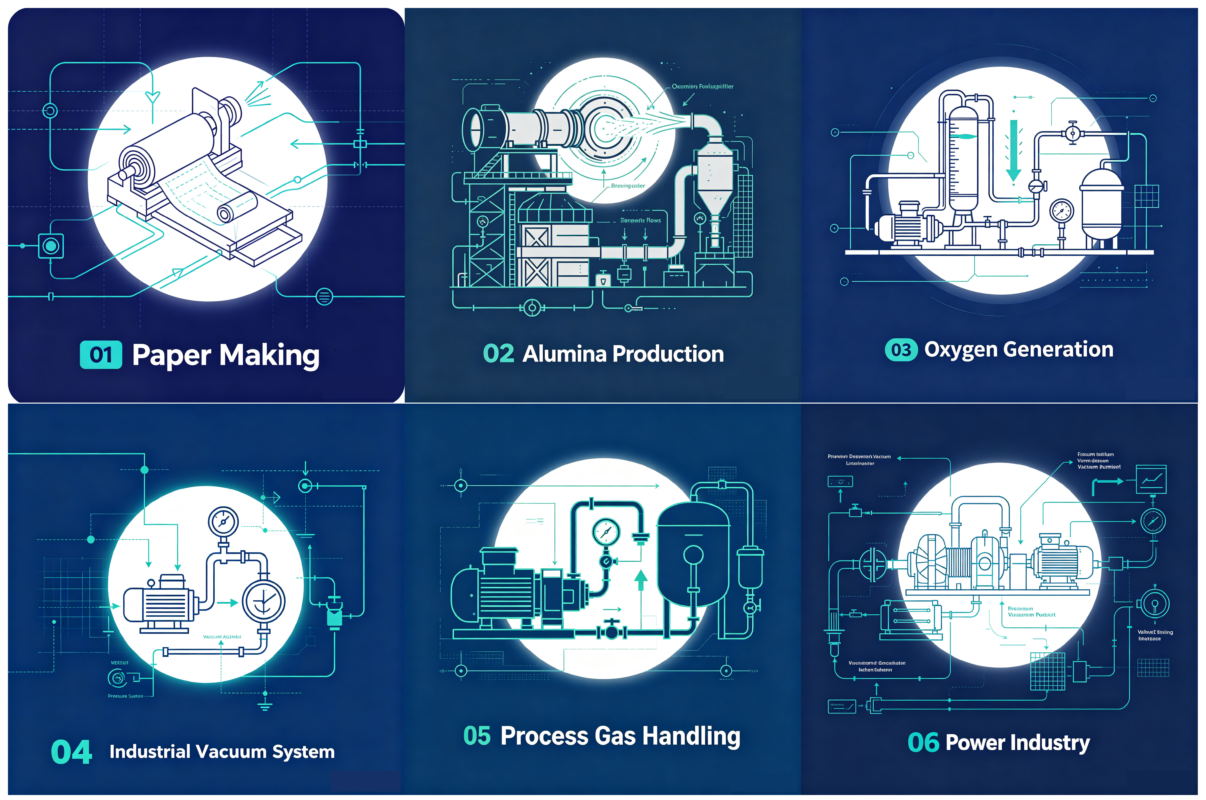

Отрасли и области применения

Промышленные пылесосы, где важна эффективность.

Вакуумный насос с магнитной подвеской предназначен для непрерывных промышленных процессов, требующих стабильного вакуума и энергоэффективной работы.

Прикладная инженерия

Окончательный выбор модели должен основываться на требуемом уровне вакуума, расходе, технологической среде, условиях эксплуатации и особенностях места установки.

ДИАПАЗОН РАБОТЫ ВАКУУМА

Гибкий выбор рабочего давления.

Вакуумные насосы с магнитной подвеской серии YF выпускаются с различными значениями давления вакуума, что позволяет обеспечить соответствие требованиям технологического процесса и условиям эксплуатации.

ПАРАМЕТРЫ ВЫБОРА

Выбор модели в зависимости от потребности в вакууме.

Типовые данные по расходу для шести режимов вакуума и давления. Окончательную конфигурацию оборудования следует согласовать с учетом требуемой рабочей точки.

Мощность двигателя	-58 кПа	-55 кПа	-50 кПа	-45 кПа	-40 кПа	-35 кПа	Мощность двигателя	-58 кПа	-55 кПа	-50 кПа	-45 кПа	-40 кПа	-35 кПа
15 кВт	17	18	19	20	21	24	160 кВт	185	189	199	212	229	252
18,5 кВт	21	22	23	24	26	29	185 кВт	214	219	230	245	265	291
22 кВт	25	26	27	29	31	35	220 кВт	254	260	273	291	315	346
30 кВт	35	35	37	40	43	47	250 кВт	289	295	310	331	358	394
37 кВт	43	44	46	49	53	58	280 кВт	323	331	348	370	400	441
45 кВт	52	53	56	60	64	71	300 кВт	346	354	372	397	429	472
55 кВт	63	65	68	72	79	87	315 кВт	364	372	391	417	451	496
75 кВт	87	89	93	99	107	118	350 кВт	404	414	434	463	501	551
90 кВт	104	106	112	119	129	142	400 кВт	462	473	497	529	572	630
110 кВт	127	130	137	145	157	173	450 кВт	520	532	559	595	644	708
132 кВт	152	156	146	175	189	208	500 кВт	577	591	621	661	715	787
145 кВт	167	171	180	191	207	228	550 кВт	635	650	683	727	787	866

Примечание по отбору:

Приведенные выше значения представляют собой ориентировочные данные по расходу, взятые из информации по подбору продукции. Скорость вращения зависит от мощности двигателя и давления вакуума. Для окончательного выбора модели и получения полных данных о технических характеристиках обратитесь к инженерной службе компании YF.

ПОЧЕМУ ИМЕННО МАГНИТНАЯ ЛЕВИТАЦИЯ

Меньше трения. Меньше затрат на техническое обслуживание. Больше эффективности.

Технология магнитной левитации меняет подход к решению проблем механической передачи и износа в промышленном вакуумном оборудовании.

Нужна помощь в выборе подходящего вакуумного насоса

Сообщите нам заданное значение вакуумного давления, требуемый расход, рабочую среду и условия эксплуатации. Наша команда инженеров поможет подобрать подходящую конфигурацию YF.

ПОЛУЧИТЬ ЦЕНОВОЕ ПРЕДЛОЖЕНИЕ →

Magnetic Levitation Vacuum Pump - Nuoshui Environmental — изображение 1

Magnetic Levitation Vacuum Pump - Nuoshui Environmental — изображение 2

Нажмите, чтобы увеличить

Magnetic Levitation Vacuum Pump - Nuoshui Environmental

Вакуумный насос на магнитной подвеске – Nuoshui Environmental

Высокая эффективность: ротор напрямую соединен с рабочим колесом; благодаря прямой передаче исключается трение, что позволяет достичь коэффициента полезного действия, близкого к 100%.

Запрос через WhatsApp Свяжитесь с нами

Сравнить

Добавить в список желаний

Категория: Вакуумный насос с магнитной подвеской

Лучшие услуги

Ориентированность на клиента, оперативное реагирование, индивидуальные решения и комплексная поддержка.

Обладающий богатым опытом

Опытные специалисты в своей отрасли, обладающие глубокими знаниями и умением предвидеть риски.

Гарантия качества

Стандарты, сертифицированные на международном уровне, с строгим сквозным контролем качества.

Отличная команда

Команда высококлассных специалистов — сплоченная, инновационная и нацеленная на создание ценности для клиентов.

Описание
Отзывы (0)

Описание

Прямой привод	Магнитная левитация	Не требует особого ухода	Бесшумная работа

Ротор напрямую соединен с рабочим колесом, что позволяет снизить потери в передаче, характерные для традиционных механических приводных систем.	Технология бесконтактной магнитной левитации снижает механический износ и обеспечивает надежную работу на высоких скоростях.	Безмасляный режим работы и меньшее количество изнашиваемых деталей позволяют сократить объем планового технического обслуживания и упростить его проведение.	Благодаря встроенной системе подавления шума на системном уровне уровень шума в рабочем режиме не превышает примерно 80 дБ(А).

Впуск газа	Отделение влаги	Создание вакуума	Интеллектуальное управление

Технологический газ поступает через вход сепаратора и подготавливается для этапа создания вакуума.	Сепаратор влаги способствует удалению увлеченной жидкости до того, как газ поступит в критически важные вакуумные компоненты.	Вакуумный насос с магнитной подвеской обеспечивает эффективное и быстрое создание вакуума в соответствии с технологическими требованиями.	Шкаф управления и система защиты от скачков напряжения способствуют обеспечению стабильной работы оборудования во всем рабочем диапазоне.

Мощность двигателя	-58 кПа	-55 кПа	-50 кПа	-45 кПа	-40 кПа	-35 кПа	Мощность двигателя	-58 кПа	-55 кПа	-50 кПа	-45 кПа	-40 кПа	-35 кПа
15 кВт	17	18	19	20	21	24	160 кВт	185	189	199	212	229	252
18,5 кВт	21	22	23	24	26	29	185 кВт	214	219	230	245	265	291
22 кВт	25	26	27	29	31	35	220 кВт	254	260	273	291	315	346
30 кВт	35	35	37	40	43	47	250 кВт	289	295	310	331	358	394
37 кВт	43	44	46	49	53	58	280 кВт	323	331	348	370	400	441
45 кВт	52	53	56	60	64	71	300 кВт	346	354	372	397	429	472
55 кВт	63	65	68	72	79	87	315 кВт	364	372	391	417	451	496
75 кВт	87	89	93	99	107	118	350 кВт	404	414	434	463	501	551
90 кВт	104	106	112	119	129	142	400 кВт	462	473	497	529	572	630
110 кВт	127	130	137	145	157	173	450 кВт	520	532	559	595	644	708
132 кВт	152	156	146	175	189	208	500 кВт	577	591	621	661	715	787
145 кВт	167	171	180	191	207	228	550 кВт	635	650	683	727	787	866
